QFH アンテナ製作

投稿記事 by mansyuu »

QFH(Quadrifilar Helicoidal)アンテナの設計サイト

http://www.jcoppens.com/ant/qfh/calc.en.php

円偏波なので衛星に限らず対移動体向き、利得は4~5dBi。
塩ビパイプ・園芸用パイプ・同軸ケーブルにて意外と簡単に作成できる。
結線などは、上記サイトのリンクを参考にされたい。
捻り方向(上方から反時計)を間違えない限り、多少アバウトな造りでも問題なし。

指向性は全周だが、ラージエレメント南北・スモールエレメント東西指向が基本。
南北いずれかの範囲を拡げたいときには、30度南または北方向に傾斜させると良い。

YouTubu  QFHアンテナの製作 (スタックの実験) miyakowasure001 氏

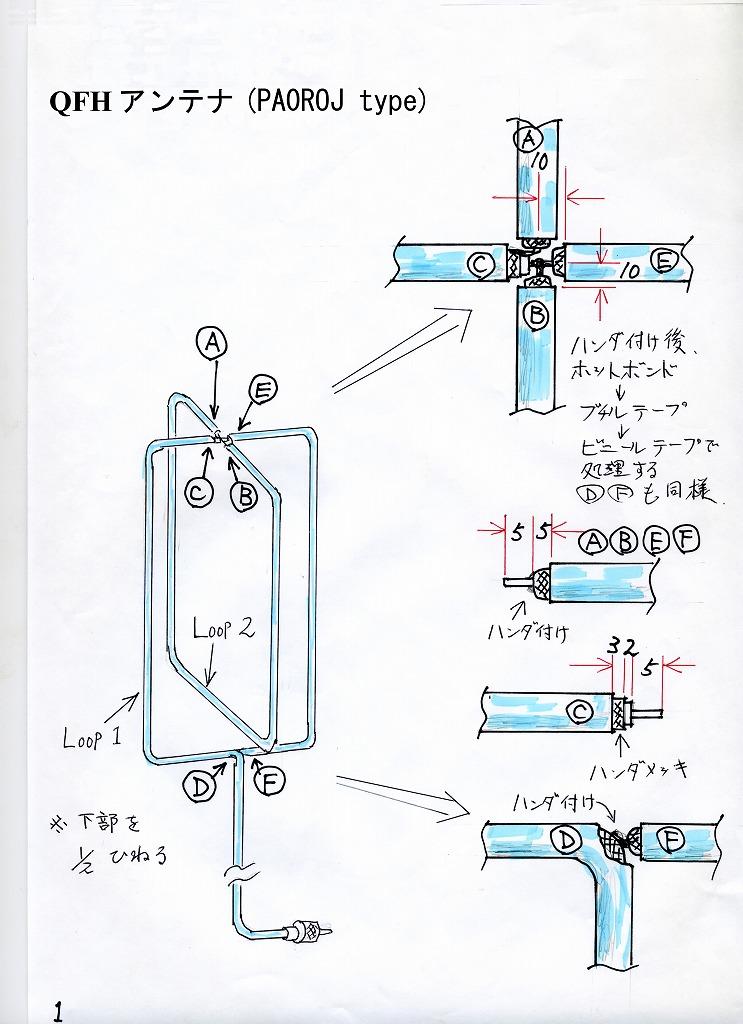

比較的容易に製作できる、同軸仕様 PA0ROJ タイプ資料。
特徴として給電線の一部をエレメントとして利用する。
同軸は、FB より 2V タイプが捻りがスムーズに仕上がる。
拙宅でも過去には2本製作、5年間使用の実績あり。

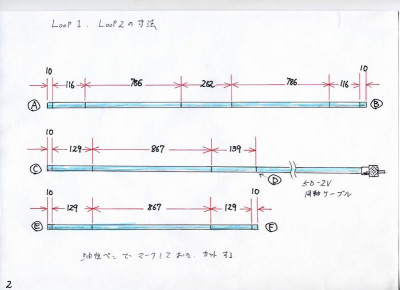

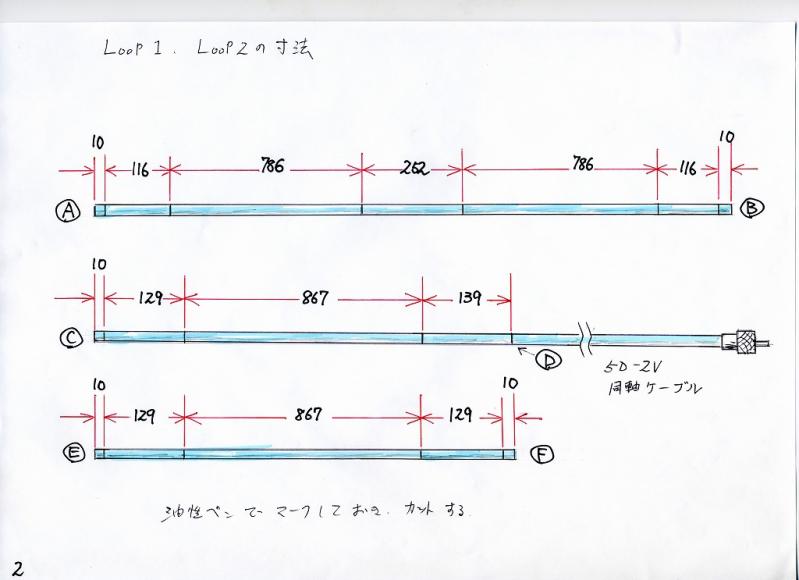

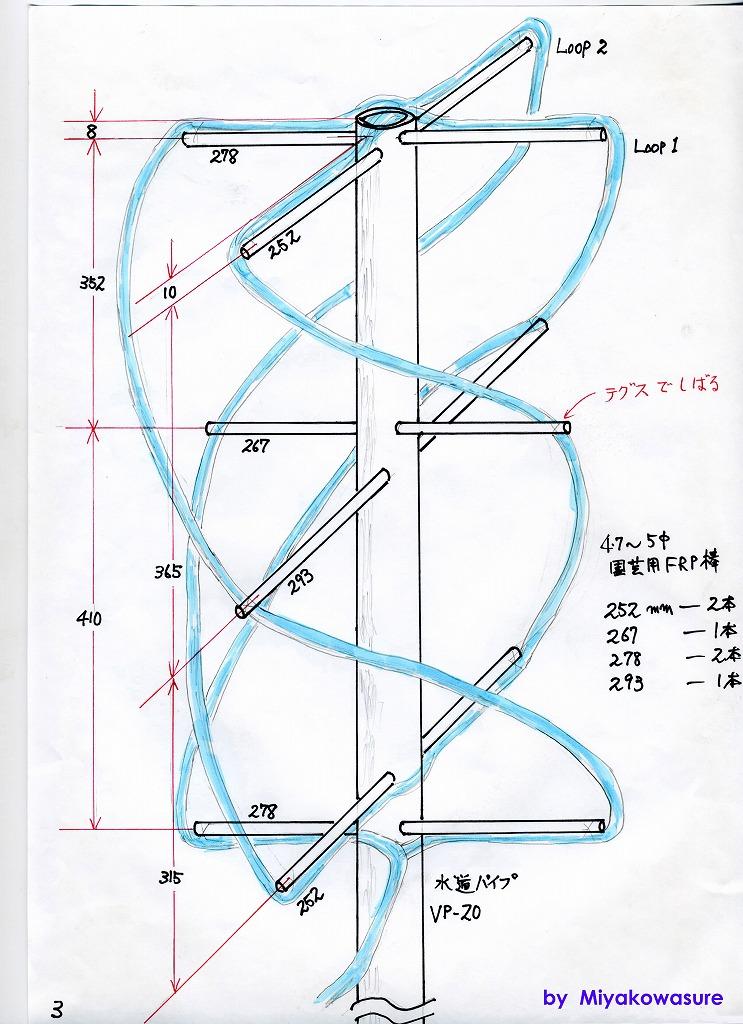

みやこわすれ氏 製作資料
