12年前の検証記録

303WAにて、受信用コモンモード・チョークの効果を検証しました。

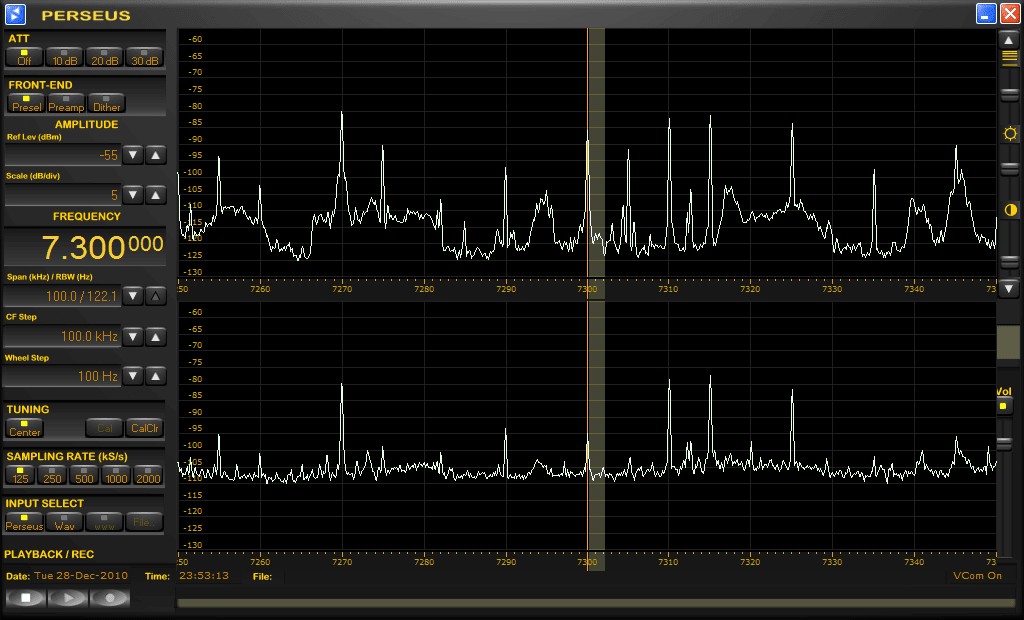

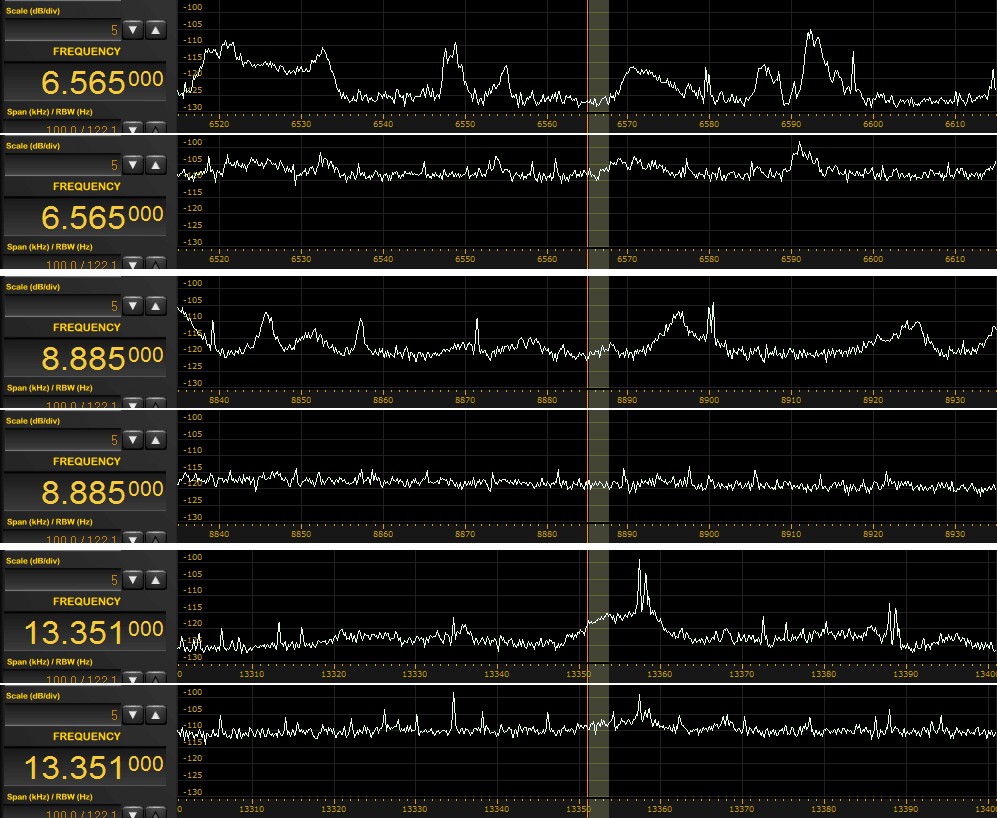

各画像の上段が挿入後、下段が未挿入時の波形です。
効果が顕著、ノイズは下がり信号が明瞭になっています。
10/11M帯では、明瞭度は上がるもののなぜかノイズレベルは高め。
低い波ほど効果が大、ノイズが気になる方は検討してみてはいかかでしょう。
要注意として、アンテナ基部がグランドアースに落ちていると逆効果になる場合があります。
残念ながらこのチョーク、性質が異なるエアコンノイズは除去できません。
